22 octobre 2013 2 22 /10 /octobre /2013 00:32

Enfin de retour, je vais présenter un montage commencé il y a 3 ans!!!

Il s'agit du m3 grant de tamiya datant du début des 70's. Malgré son âge, il apparaît juste dans ses formes et dimensions et est dans l'ensemble bien détaillé si l'on ne projette pas de le présenter trappes ouvertes ; mais il nécessitera quelques rajouts et corrections pour le remettre au goût du jour.


En premier lieu, le kit eduard incontournable référence 35474 avec les garde boues modèles tardifs : differents de ceux représentés sur l'illustration de la boîte.

Le canon de tourelle est une référence RB model 35B74 proposant le canon de tourelle ainsi que le 75 en casemate qui ne sera pas utilisé au profit d'une référence armorscale vendu avec le soufflet et le contrepoids.

Beaucoup de rivets et écrous sont rajoutés ainsi que les 2 browning.

Il faudra raccourcir le casier dans sa largeur à gauche de la photo car il se chevauche avec le soufflet.

Une tête sera récupérée sur une vieille figurine dans le rabiot pour figurer le conducteur après avoir découpé la trappe.




Les roues du kit sont fausses et seront remplacées par une référence devenue quasi introuvable de chez Calibre 35.

A nouveau, de nombreux rivets sont rajoutés sur les garde boues, les bas de caisse et le blindage tandis que d'autres sont déplacés ; les câbles des phares sont rajoutés.

L'aspect brut de fonderie est réalisé au mastic dilué à l'acétone et tapoté à l'aide d'un vieux pinceau brosse puis légèrement poncé.


Le câble de remorquage est réalisé avec du fil de fer



Le viseur du canon a dû tomber, il faudra en remettre un.


Ajout de nombreux rivets sur la plaque arrière. Petit oubli de Eduard qui ne prévoit pas de fixations à l'arrière des coffres latéraux. Ajout de chaînettes en photodécoupe autour des trappes des réservoirs.

SAM 0586-copie-1

De nombreux numéros de fonderie sont disséminées sur le char, les plus petites en photodécoupe proviennent d'une référence Royal Model, les autres sont réalisées maison.





La plaque arrière est un des plus gros point faible de la maquette.

Les plaques de blindage supportant les feux sont raccourcies laissant un jour entre la plaque centrale et les deux latérales qui ne sont pas d'un seul tenant, et non!...Il va donc falloir les raccorder ce qui va devenir un calvaire car leurs inclinaisons ne coïncident pas, et bien évidemment à ce stade, j'ai déjà tout monté, collé, photodécoupe comprise...

Les echappement sont refaits ; ceux fournis dans la boîte ne semblent pas avoir été équipées sur les m3 grant.
Il manque à nouveau des rivets ; les supports des roues tendeuses sont absents et devront être crées de toutes pièces également.

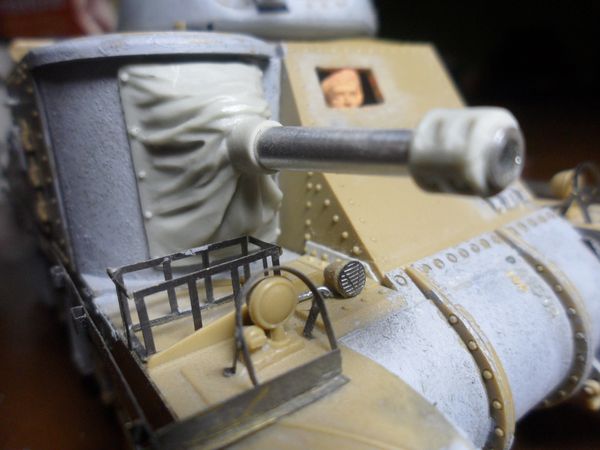

Détails du canon armorscale + le soufflet et son contrepoids.


Vue des garde boues montrant les rajouts de rivets et la création en papier des "languettes" de fixation n'étant pas figurées sur le kit eduard, ce qui est bien dommage!


Ajout de têtes de vis Royal Model, de même sur le tourelleau.



La trappe latérale n'est pas prévue au bon endroit et devra être déplacée.

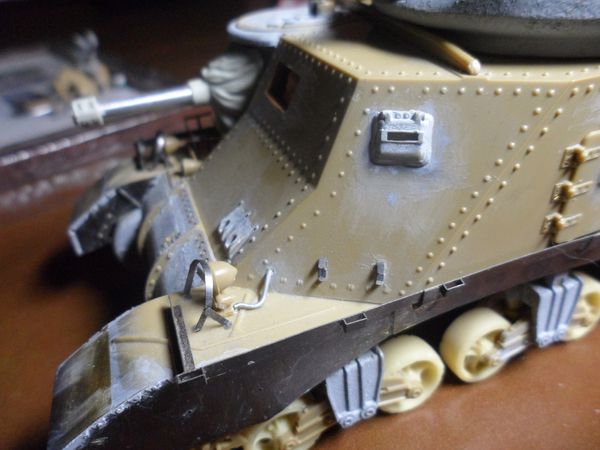

Vue montrant le garde boue déformé ainsi que bon nombre de rivets situés sur les bas de caisse. La fixation des roues tendeuses est fausse mais il était trop tard pour corriger quand je m'en suis aperçu.

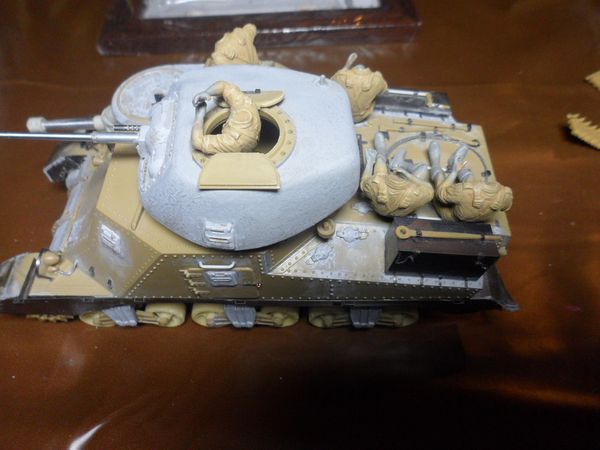

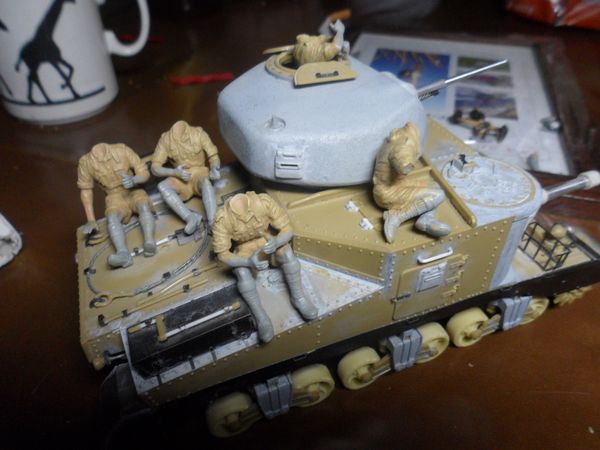

Quelques photos avec cette superbe référence de figurines miniart représentant un chef de char et 4 fantassins.





Et voilà, il ne reste plus qu'à finir la peinture du conducteur afin de terminer la trappe et de passer à la couche d'apprêt.

Published by bubblemaquettes.over-blog.com bubble - dans Dio 5 : les rats du désert
commenter cet article
19 juillet 2012 4 19 /07 /juillet /2012 22:11

Comme vu dans l'article précédent, je dispose de tout un armada pour dépoussièrer notre ancien modèle ; à commencer par la zimmerit en résine de chez Cavalier.

Au départ je n'avais pas prémédité cette zimmerit et c'est donc une fois le kit de photodécoupe eduard posé que je me rendi compte qu'il était difficile de représenter cet engin sans cette fameuse pâte.

Il faudra donc être indulgent avec la pose de la photodécoupe car cette dernière a été travaillée à 2 reprises.

Le kit est constitué de 2 manières : les premiers éléments sont épais et viennent remplacer l'intégralité des pièces concernées (cf le mantelet du canon par exemple), les suivants sont très minces et se collent tout simplement par dessus les pièces.

Si les pièces durent s'adaptent assez naturellement sur la maquette, les fines quant à elle sont surdimensionnées (volontairement ou non?). Sur la plupart des pièces, celà ne représente pas nécessairement une grosse gêne, il faudra simplement adapter la pose au plus juste et réguler en découpant le surplus. Dans certains cas, ce ne sera pas aussi simple et il faudra procéder à des découpes plus complexes ; le glacis (sans compter les trappes) est un puzzle d'une dizaine de pièces qu'il faudra mastiquer au mieux. La gravure quant à elle est très propre et moins rectiligne que les kits en pe avec lesquels j'avais hésité ; de plus la matière se gratte à merveille.



On voit bien ici les 2 types de pièces issues de la référence cavalier. On aperçoit également le tube de mg34 armorscale. On regrettera l'abscence de pièces zimmerités pour les flancs du chassis ; il faudra donc s'y ateler artisanalement avec un mastic de rebouchage.












Aie les vilaines traces de colle sur le  pot. Merci aux photos qui viennent toujours montrer les dernières finitions à apporter. On voit bien sur cette photo l'échappement réalisé avec une fine feuille d'aluminium.




Pour la photodécoupe, l'ensemble provient donc du big 3507 de chez Eduard.

Comme d'habitude, les planches sont bien fournies et s'adaptent au micron. Attention aux schurzen de tourelle qui ne sont pas évident à placer correctement.



SAM_0584.JPGSeules les poignées d'ouverture de trappes ne seront pas utilisées car jugées trop plates. Il faudra adapter celles d'origine.












Le canon est fourni également dans le big ed eduard mais il est bien plus allongé que le tamiya d'origine ; j'utiliserais donc un ancien modèle de marque elefant (voir ref sur article précédent) qui est copie conforme du Tamiya et qui me parait plus realiste.






On aperçoit sur la photo suivante quelques améliorations maison, la mg 34 de tourelle provient de la boîte à rabiot et est d'origine inconnue.




Même si les chenilles en vinyl d'origine présentent une belle gravure, elles seront remplacées par un modèle Friulmodel.

Si il y a encore peu de temps j'étais sceptique quant à leur utilité, je dois convenir qu'elles apportent un réel plus.

La gravure est de meilleure facture, l'effet de fléchissement se fait naturellement ; de plus le fabricant n'est pas radin avec les patins en rab!



Je vois grâce à la photo que le phare est à refaire et que son câble d'alimentation est absent. Gros plan sur les ressorts de garde boue que j'ai fait volontairement plus épais que ceux avant (erreur ?).










Encore quelques photos qui mettront en évidence quelques retouches perso.

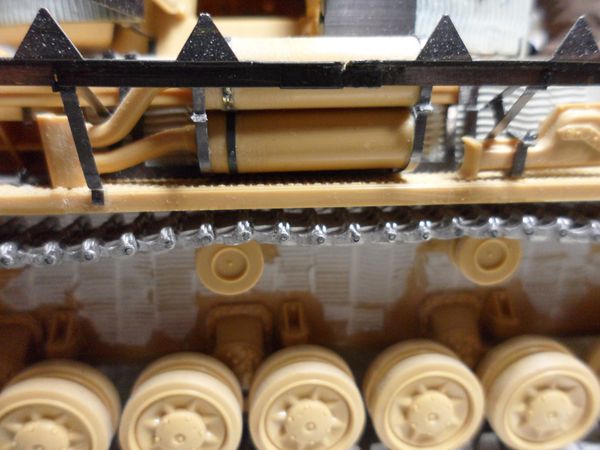

Gros plan sur les ressorts de garde boue, le câble d'alimentation du phare Bosch devra être refait.






Ecouvillon refait en carte plastique.



SAM 0602









Vue de la zimmerit refaite en mastic de rebouchage.










Published by bubblemaquettes.over-blog.com bubble - dans Panzer IV H en normandie
commenter cet article
19 juillet 2012 4 19 /07 /juillet /2012 12:26

Voilà plus d'un an que je n'ai pas écrit le moindre mot sur ce blog mais me revoilà enfin!

Le diorama portant sur les rats du désert a dû être mis en stand by suite aux difficultées rencontrées avec le M3 grant Tamiya ; dont la conception comporte de nombreuses erreurs qu'il faudra corriger, rendant la construction relativement complexe.

Afin de ne pas trop me prendre la tête, je décide de me lancer en parallèle dans cette nouvelle scène.



Lequel d'entre nous n'a jamais rêvé de monter un panzer IV??!!

J'attendais patiemment de me faire la main avant de m'attaquer à un tel sujet!

Ce char m'avait été offert par ma compagne, et j'avais déniché pour l'occasion une profusion de kits d'améliorations à bas prix au fil des ans:



- Panzer IV H Tamiya ref 35209.

- Photodécoupe Big ed 3507 Eduard composé de :

                                                                                            - (35599) détails et lot de bord.

                                                                                            - (35460) schurzen de caisse.

                                                                                            - (35551) schurzen de tourelle.

                                                                                            - (34021) canon mais qui sera remplacé par la ref 35435G de

                                                                                               chez Elefant.

                                                                                            - (XT071) masques de roues.

- Kit de zimmerit résine Cavalier ref 35109.

- Chenilles friulmodel ref ATL-05.

- Tube de mg34 Armorscale ref K35-013.

- Antenne RB model ref 35A02.



Devant une telle débauche de pièces, je ne pouvais me soustraire à la tentation!



La maquette date de 1995 et accuse un peu le poids des années ; néanmoins le niveau de détail est très correct, les proportions semblent bien respectées si bien qu'il n'est nul besoin de s'apesantir sur de lourdes modifications ; le montage étant comme de coutume "finger in the nose", elle constitue également une basse excellente pour ceux qui veulent s'amuser sur des travaux chirurgicaux!

Je me suis aidé pour ce faire des magasines Steelmasters traitant du sujet, ainsi que des revues Squadron Signal (Pzkpfw IV in action ref 2012 / Panzer IV ref 6081).






La scène se situe donc en Normandie, très certainement dans les faubourgs de Caen (j'y retourne) mettant en scène la 12e SS panzer.

La maison et le muret initialement prévus maison ont été abandonnés au profit de cette belle référence en pierre synthétique de chez notre artisan national MK35 qui sera adaptée à la taille de la scène.

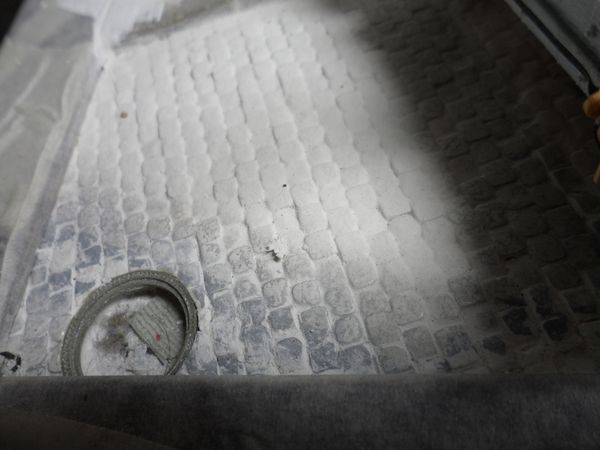

Le sol pavé est issu de plusieurs petites plaques de la même marque collées et mastiquées ensembles.

Une bouche d'égoût et une grille de chez Calibre 35 sont mise place pour casser la monotonie de la route, la bordure de trottoir provient de la même marque et le trottoir fait en plâtre sera gravé au scalpel.






























Je consacrerai mon prochain article au montage du char.

Published by bubblemaquettes.over-blog.com bubble - dans Panzer IV H en normandie
commenter cet article
14 mai 2011 6 14 /05 /mai /2011 00:26

Un nouvel article nous à été consacré sur le messager, ce qui porte le total à trois sur une seule expo!! Va pas falloir prendre la grosse tête !






Merci à Mr Hercourt, merci à Yann qui nous à aidé à mettre en place, et mille merci à Mme Hegger qui à orchestré tout cela d'une main de maître!

Le retour à l'anonymat va être difficile!!

Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Autres
commenter cet article
10 mai 2011 2 10 /05 /mai /2011 20:26

Juste histoire de se faire mousser un peu , voici la photo d'un nouvel article publié aujourd'hui dans le dauphiné libéré Léman Genevois. Voilà de quoi motiver!!




Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Autres
commenter cet article
9 mai 2011 1 09 /05 /mai /2011 12:44

Un grand merci à la mairie d'Ambilly et en particulier à Mme Egger qui à fait un travail formidable afin de présenter au mieux nos oeuvres, en espérant que la coopération ne s'arrêtera pas en si bon chemin.

Merci également aux visiteurs. Un article dans le journal du dauphiné est prévu pour cette semaine, bilan qui va au delà de nos espérances.



DSC00256



Des chevalets avaient été mis en place pour montrer les photos intermédiaires et quelques explications sur notre travail et nos motivations.









Mes 2 dioramas.




















Les figurines d'Eric au 1/16 plus une au 1/35.



















Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Autres
commenter cet article
5 mai 2011 4 05 /05 /mai /2011 19:54

Un grand merci à MC Egger et à Mr Philippe Vachey pour ce joli cadeau que d'être publié concernant sa passion sur un tel journal !



La photo me confère un look de skinhead mais je rassures tout le monde, je ne suis pas un fanatique







Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Autres
commenter cet article
18 avril 2011 1 18 /04 /avril /2011 23:59

Pour la commémoration du 8 mai, mon compère fighisto et moi même sommes conviés à exposer quelques une de nos réalisations au clos Babuty à Ambilly. Certaines d'entre elles seront visibles ensuite à la mairie du 9 au 20 mai.

Baptême pour moi...



Un grand merci à Mme Egger.



8mai2011-1

Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Autres
commenter cet article
18 avril 2011 1 18 /04 /avril /2011 21:30

Voilà enfin les photos de l'envers du décor sur ce fameux dio fini depuis plus de 6 mois!!!



Je désirais créer une double atmosphère sur ce diorama, d'abord la rue bruyante et en mouvement où le militaire tiens une place hégémonique, de l'autre côté le civil abandonné à la hâte.

Suite à l'insurrection, j'ai imaginé que nombre de civils ont dû fuir certains quartiers pour se réfugier dans les quartiers contrôlés.

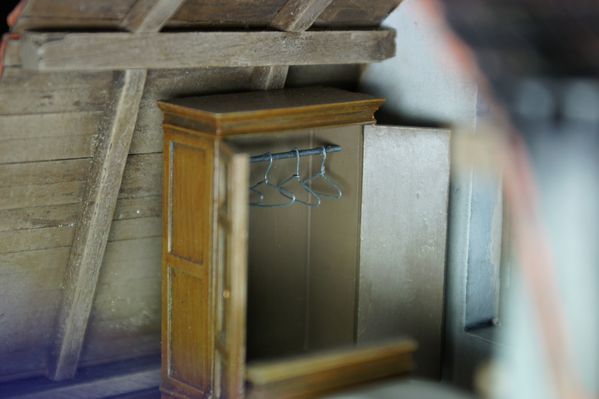

J'ai illustré celà via quelques indices : l'armoire est vidée et encore ouverte, le bouquet de fleur sur la commode est fané, une chaise au sol, un verre de vin tombé qui à laissé une tâche sur la table, la nourriture séchée dans l'assiette, aucun garde manger, aucun animal ni dans le clapier ni dans l'écurie...

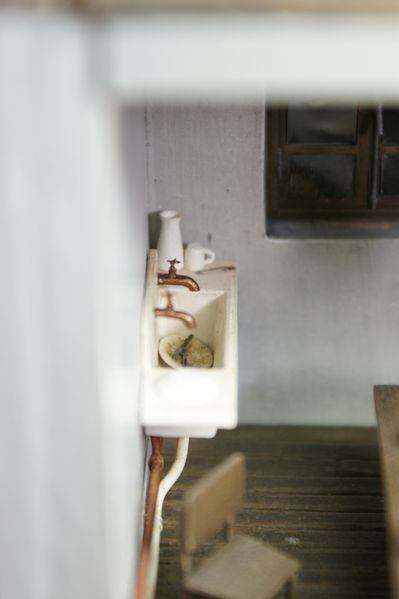

Les robinets, le lustre, les huisseries, l'interrupteur et son câble d'alim, la casserole, une des trois chaises, les tuyaux d'arrivée et d'évacuation d'eau, la planche à pain ainsi que les vitrages sont réalisés maison.

Le mobilier se veux sobre.








DSC00185






La charpente évidemment absente du kit a dû être reprise au balsa et bois, elle n'est pas tout à fait conforme à la réalité. Lampe de chevet perso aussi.









Cheminée et conduit maison.






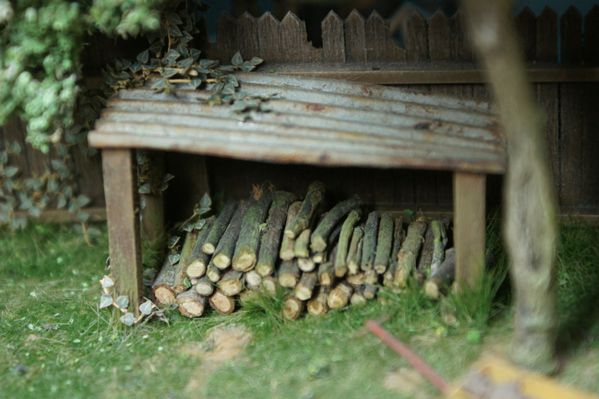

La barrière d'origine du kit miniart présentait une belle gravure mais que d'un seul côté, dommage il fallu refaire en balsa et bois. La tôle de l'abris est un morceau de carton.






Charette et ourson plus model issus d'un kit de jouets pour enfants, clapier plus model également avec grilles en photodécoupe.






Fourche maison ainsi que les huisseries.






Là également pas de charpente dans le kit....












Pour le plaisir, quelques nouvelles photos des véhicules :






Sur l'autre siège quelques saucissons et du pain de seigle sont malheureusement presque invisibles sur toutes mes photos. La bâche issue d'une ref royal model a dû être remodelée au centre pour lui donner cette forme arrondie droite d'origine. Les câbles de mise à feu et les boitiers de commande des roquettes m'ont été inspiré par un superbe article de steelmaster traitant du même véhicule.



DSC00038



Les pétits détails que j'aime bien, quelques traces d'huiles sous les pieds, réalisées avec les sets de semelle mk35.






Les 2 personnages au centre sont les figurines tamiya livrées avec le 251. Tamiya en promets 4 mais en fait il y en a 2 en doubles ; pour palier à ça, tamiya fourni une infinité de bras ce qui ne suffira pas à les sauver. De plus la gravure est vraiment bof pour une boite de 1991 mais ils conviennent parfaitement niveau posture à la scène. Les 4 autres autour du camion sont une superbe ref nemrod (une de plus!) initialement prévus comme artilleurs ; ils ont été remodelés au niveau des bras et des cous. Les 2 figs à l'intérieur sont piochées dans 2 refs miniart, la gravure est plus approximative mais très correcte surtout au vu du prix. ------>   Les figurines






Une vue d'ensemble pour terminer.






Published by bubblemaquettes.over-blog.com bubble bubblegum - dans Varsovie 44 : 4eme dio
commenter cet article
31 janvier 2011 1 31 /01 /janvier /2011 00:45







DSC00033












DSC00037



Une ancienne photo prise de mon portable qui montre l'arrière du camion devenue invisible depuis.

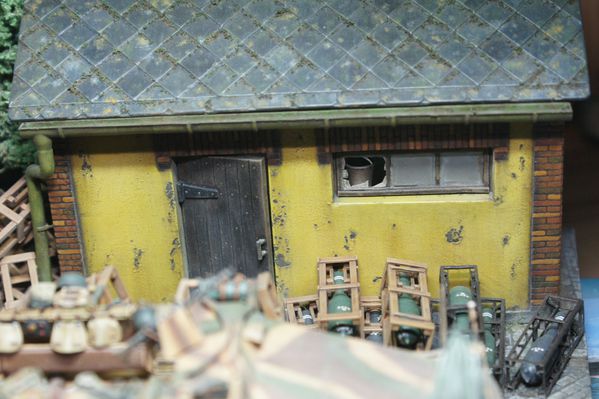

Voilà les premiers clichés de ce dio enfin immortalisé et qui a été difficile à dépoussiérer, quelques casses ont dû être également réparées.

D'autres photos seront prises en plein jour afin de compléter cet article.
